مادربرد ایسوس مدل ROG MAXIMUS XII HERO WI-FI

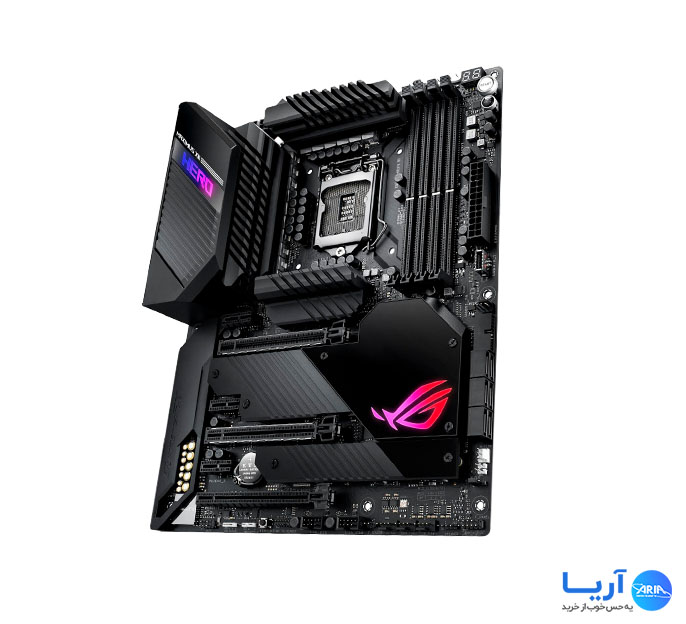

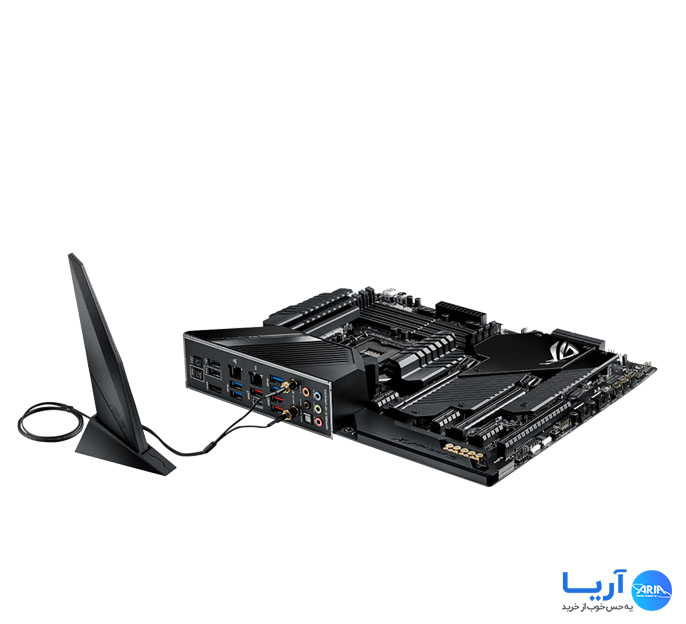

مادر برد Maximus XII Hero  در حالی که قیمت بالایی دارد، مشخصات مطلوبی چون VRM های 14 فاز توانمند ، صوتSupremeFX ،سه اسلات M.2 تحت پوشش خنک کننده و همچنین ظاهری زیبا در اختیار شما قرار می دهد.از دیگر ویژگی های Maximus XII Hero می توان به LAN 5 گیگابایتی MARVELL ،جدیدترین Wi-Fi 6 AX201 / بلوتوث 5.1 ، مراحل 60 آمپر قدرت اینتل ، پشتیبانی از حافظه RAM DDR4 4800 ، SATA3 6 گیگابیت بر ثانیه، همچنین پورت USB 3.2 Gen2 (20 گیگابیت بر ثانیه) نوع C و کدک صوتیSupremeFX S1220 برای صدای تلفیقی اشاره کرد.از لحاظ ظاهری این برد کاملا مشکی می باشد که تشکیل شده از هیت سینک های بخاری وهمچنین چیپست آن به رنگ سیاه براق می باشد و در طراحی آن از ال ای دی های RGB استفادخ شده است.هیت سینک های خنک کننده بخش VRM بزرگ هستند و جهت از بین بردن گرما در بین آنها شکاف هایی ایجاد شده است.همچنین اسلات های M.2 نیز توسط هیت سینک پوشانده می شوند ، دو اسلات بالا در زیر یک صفحه بزرگ در زیر کارت گرافیک پنهان شده اند. در همین حال ، اسلات پایین M.2 تنها است و بدون برداشتن کارت ویدیو به آن دسترسی دارید.در سمت چپ ، کفن سخت افزار IO عقب و بخشی از هیت سینک VRM را می پوشاند. در بالای کفن دو کانکتور EPS وجود دارد ، یکی 8 پین (مورد نیاز) دیگری 4 پین (اختیاری) ، برای ارسال برق به پردازنده. بالای هیت سینک های VRM سه هدر فن 4 پین قرار دارد که یک چهارم درست زیر هیت سینک VRM سمت چپ است در سمت راست سوکت چهار اسلات DIMM قرار دارد که می توانند به بیش از DDR4 4800 (OC) برسند. ظرفیت در صورت استفاده از چهار استیک 32 گیگابایتی تا 128 گیگابایت است. درست بالای اسلات های DIMM ، دو عنوان RGB وجود دارد. در حالی که در سمت راست نمایش کد خطایابی است. در انتهای سمت راست یک دکمه شروع بزرگ وجود دارد که در زیر آن کلید Flex کوچکتر (دکمه تنظیم مجدد) قرار دارد. علاوه بر این ، می توانید کلید Flex را پیکربندی کرده و یک ویژگی دسترسی سریع مانند Safe Boot یا دکمه روشن خاموش را برای روشنایی Aura اختصاص دهید. سرآیند 24 پین ATX و یک هدر Type-C USB 3.2 Gen 2 (10 گیگابیت بر ثانیه) در این نیمه از برد وجود دارد. CPU برای ارسال نیرو به CPU از معماری تیمی (در مقابل دو برابر شدن) استفاده می کند. یک کنترل کننده PWM ASP1405l با پیکربندی 7 + 2 تغذیه می کند تا مراحل تغذیه 60A Infineon TDA21490 ، چوک های هسته ای آلیاژ 45A و خازن های پلیمر جامد فلزی سیاه ساخت 10K ژاپن را تامین می کند. به طور خلاصه ، تحویل نیرو بسیار زیاد است که می تواند پردازنده i9-10900K ما را به 5.2 گیگاهرتز برساند. نیمه پایینی برد نیز خارج از چند خازن صوتی Nichicon و اسلات PCIe که قابل مشاهده هستند ، عمدتا با کفن پوشیده شده است. کدک SupremeFX S1220 در زیر پوشش براق EMI پنهان شده است. همچنین زیر کفن یک ESS ESP9023P DAC برای صفحه جلویی پنهان شده است. 10 کانال DAC امکان پخش همزمان 7.1 کانال ، استریوی مستقل (2.0) و استریو چند جریان را به خروجی های پنل جلویی فراهم می کند. رانندگی قوطی های خود یک Texas Instruments RC4580 Op Amp است. اجزای صوتی مطمئناً برای همه خوب است اما بیشترین حساسیت را به شنوندگان با تجهیزات پیشرفته دارد. منطقه PCIe کاملاً استاندارد است ، سه اسلات تمام طول و سه اسلات x1 در اطراف آنها پاشیده شده است. دو اسلات GPU اولیه ، هر دو با Asus Safeslot (تقویت کننده فلز) محافظت می شوند ، از پردازنده تغذیه می شوند و به تنظیمات x16 / x0 و x8 / x8 تقسیم می شوند. شکاف تمام طول پایین از چیپ ست تهیه شده و با سرعت x4 اجرا می شود. این تنظیم از هر دو حالت SLI و 2 طرفه CrossfireX پشتیبانی می کند. لازم به ذکر است که مادربردهای Asus Z490 برخلاف اکثر شرکای دیگری که ادعا می کنند پشتیبانی از PCIe 4.0 را تبلیغ نمی کنند. این شکافهای PCIe تمام طول سه اسلات PCIe 3.0 x4 M.2 قرار دارد. M2_1 (بالا) و M2_2 (وسط) به ترتیب در زیر هیت سینک بالایی قرار دارند و به ترتیب از درایوهای 110 و 80 میلی متری پشتیبانی می کنند. M2_1 از هر دو ماژول SATA و PCIe 3.0 x4 پشتیبانی می کند در حالی که M2_2 فقط از PCIe 3.0 x4 پشتیبانی می کند. سرانجام ، M2_3 (پایین) از درایوهای 110 میلی متری و همچنین ماژول های SATA و PCIe 3.0 x4 پشتیبانی می کند. تقسیم خط کاملاً بین درایوها وجود دارد. وقتی M2_3 جمع می شود ، پورت های SATA 5/6 غیرفعال می شوند. M2_2 پهنای باند را با شکاف پایین PCIe به اشتراک می گذارد. هنگامی که در حالت X4 اجرا می شود ، PCIe 3 غیرفعال می شود. در صورت استفاده از حالت x2 ، شکاف PCIe با سرعت x1 کار می کند. سرانجام ، اگر M2_1 را با ماژول M.2 مبتنی بر SATA پر کنید ، پورت SATA 2 غیرفعال است.
