کارت گرافیک ایسوس مدل TUF Gaming GeForce RTX™ 4060 Ti OC Edition حافظه 8 گیگابایت

بررسی مشخصات کارت گرافیک ایسوس TUF Gaming GeForce RTX™ 4060 Ti OC Edition در فروشگاه آریا

شرکت ایسوس از خانواده TUF، دو مدل RTX 4060 Ti 8G را عرضه کرده است که یکی از آنها اورکلاک شده و به قول معروف OC Edition است. و امروزهم به بررسی اورکلاک شده  TUF-RTX4060TI-O8G-GAMING میپردازیم.

اول از همه نگاهی به جعبه کارت گرافیک ایسوس TUF Gaming GeForce RTX™ 4060 Ti OC Edition بیندازیم؛

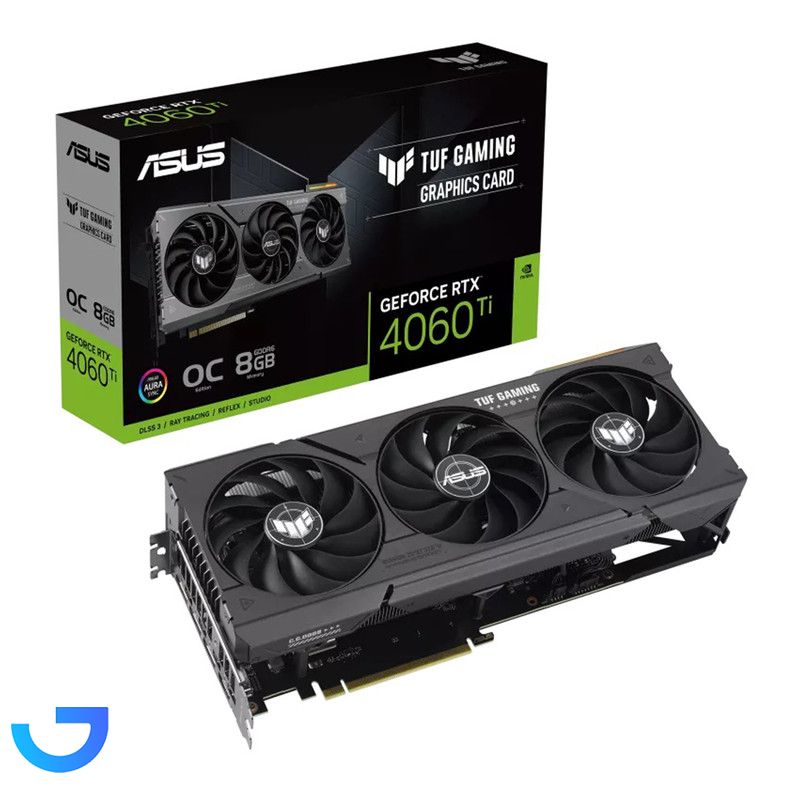

نمای جلویی جعبه نکات مهم را یادآوری می کند. همچنین اشاره به کلاس TUF Gaming، میزان 8 گیگابایت حافظه از نوع GDDR6 و پشتیبانی از Ray Tracing و DLSS 3 و نورپردازی Aura از دیگر خصوصیات مهمی‌‌ است که بر روی جعبه آمده است.

در پشت جعبه، پشتیبانی از HDMI 2.1، بهره گیری از کولینگ پیش رفته، مجهز بودن به بدنه محکم تمام فلزی، دوام بالای قطعات TUF با استاندارد نظامی، و تنوع کانکتور‌های آن، از دیگر ویژگی‌های این کارت است که بیان شده است.

اقلام همراه درون جعبه، شامل یک کارت مقوایی تشکر از خرید، گواهی دوام قطعات TUF، یک عدد هولدر گرافیک که به پیچ گوشتی 4 سو نیز تبدیل می‌شود، یک بست چسبی کابل و دفترچه راهنمای نصب، است.

 طراحی TUF Gaming GeForce RTX™ 4060 Ti OC Edition

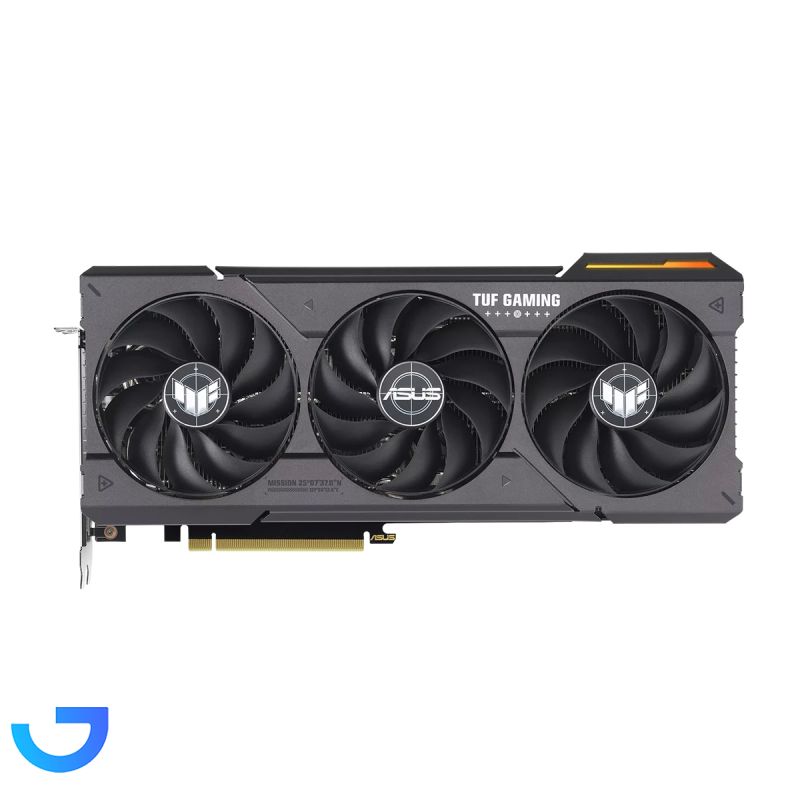

کارت گرافیک TUF RTX 4060 Ti OC 8GB ایسوس بدنه ای تمام فلزی دارد. حتی قاب حاشیه فنها نیز فلزی است. از نظر زیبایی طراحی ظاهری کارت بسیار جدی و صنعتی است .

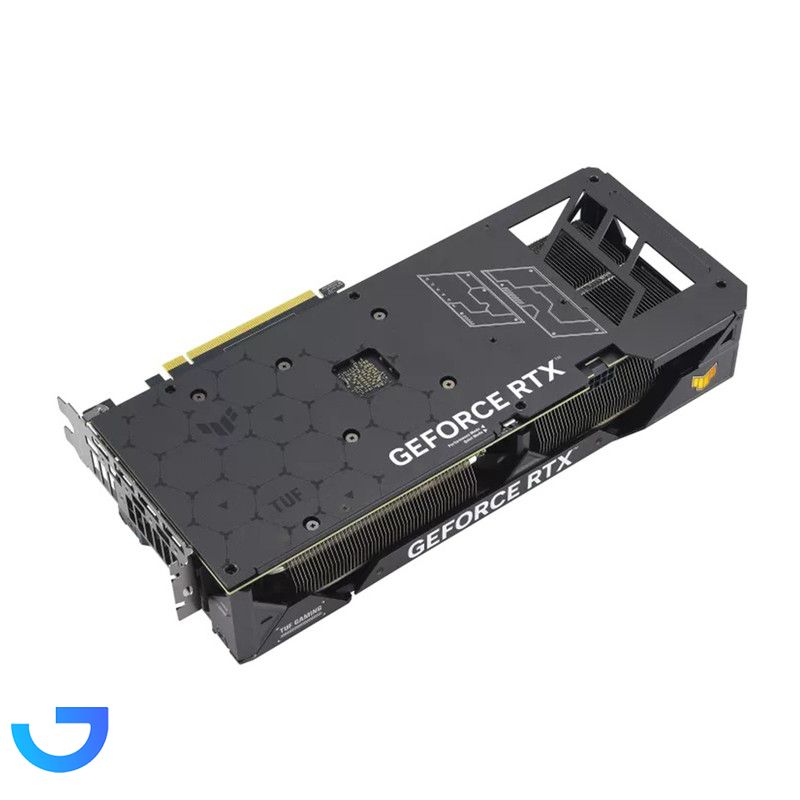

به غیر از پروانه‌ فنها، هیچ قطعه ی پلاستیکی در ساختار بدنه استفاده نشده است و با توجه به وجود بک پلیت تمام فلزی پشتی، وزن این کارت میان رده به کمی ‌بیش از 1 کیلوگرم می‌رسد.

ابعاد این کارت برابر 30 در 13.9 در 62.4 سانتیمتر می‌باشد بنابراین از نظر سایز 3.5 اسلات را اشغال می‌کند.

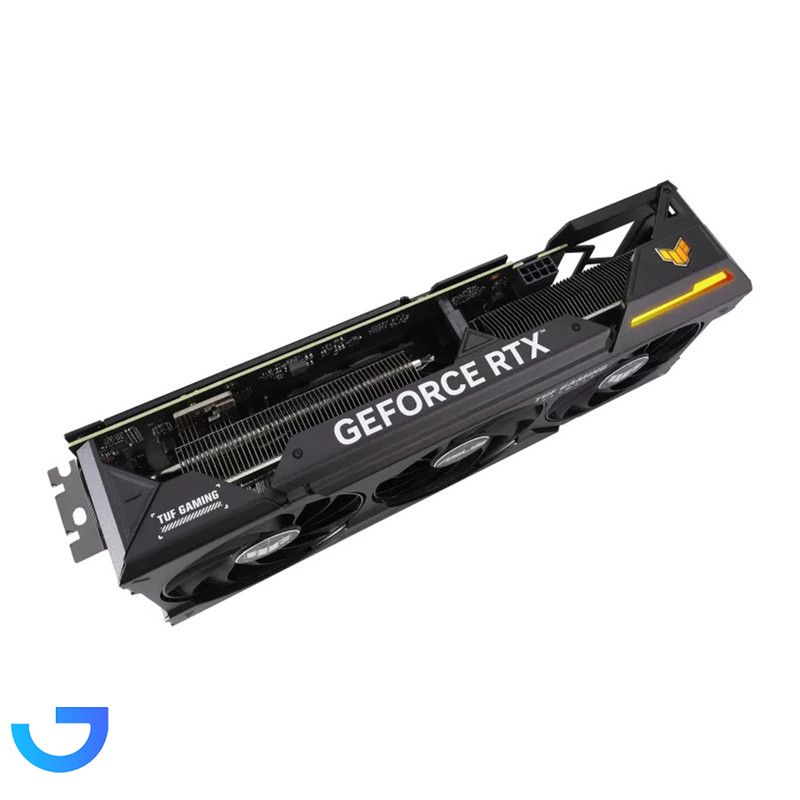

بخش اعظم لبه کارت گرافیک که به سمت کاربر قرار دارد، با چیزی پوشیده نشده و سینک‌ها نمایان است.

نیروی برق کارت گرافیک از طریق یک کانکتور 8 پین PCIe تامین می‌شود. در صورتی که برق کافی به این درگاه نرسد، چراغ قرمز پشت آن روشن می‌شود.

ایسوس در سمت راست از یک حاشیه خطی با آرم تاف در بالای آن برای نورپردازی این کارت گرافیک بهره گرفته است. این خط باریک حاشیه نورپردازی شده، اگرچه سایز کوچکی دارد اما نور RGB را به صورت خطی به کف کیس منعکس می‌کند و در کل اینجا تنها بخشی از کارت گرافیک TUF RTX 4060 Ti OC 8GB ایسوس است که به نورپردازی RGB مجهز می‌باشد.

این مایکرو سوییچ، امکان تغییر بایوس کارت گرافیک را در دو حالت به کاربر می‌دهد. در حالت Performance، فنهای کارت سریعتر وارد عمل می‌شوند و توان مصرف آن به سقف خود می‌رسد. اما در حالت Quiet فنها دیرتر وارد عمل می‌شوند و دوران به نسبت کمتری نسبت به حالت Performance دارند.

در صورتی که از سیستم برای گیمینگ و یا رندرینگ استفاده می‌کنید، تنظیم بایوس را بر روی Performance قرار دهید.

ضخامت 3.5 اسلاتی این کارت و بدنه تمام فلزی آن را در اینجا کاملا می‌توان مشاهده کرد. مدار چاپی، در بین این حجم از سینک‌های خنک کننده از پشت و جلو ساندویچ شده است تا حداکثر کولینگ برای کارت گرافیک TUF RTX 4060 Ti OC 8GB ایسوس فراهم باشد.

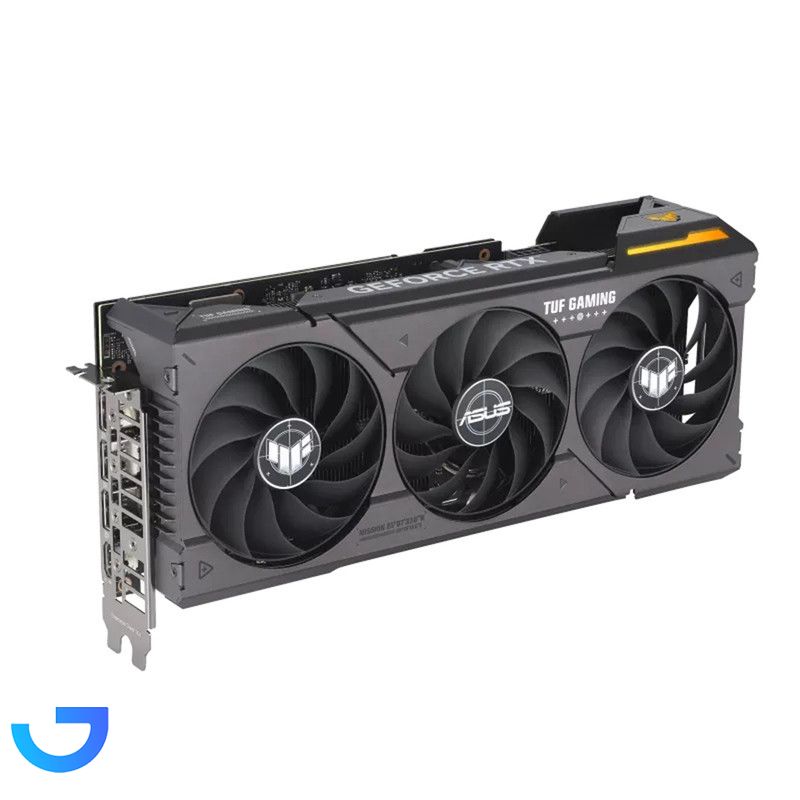

ایسوس تعداد 4 خروجی تصویری، شامل سه عدد Display Port 1.4a، و دو عدد HDMI 2.1 برای این کارت در نظر گرفته است. این گرافیک از حداکثر دقت 8K یا 7680 در 4320 پشتیبانی می‌کند. ایسوس در این نسل از کارتهای گرافیک، جنس براکت پشتی را از Stainless Steal براق انتخاب کرده است.

ایسوس برای پیگیری از خم شدن کارت گرافیک، و Sag نکردن آن، کولر را به بدنه براکت نصب، پیچ کرده است تا کاربران با خیال راحت و عدم نیاز به هولدر بتوانند از این کارت گرافیک در طولانی مدت استفاده کنند.

سخت افزار  TUF Gaming GeForce RTX™ 4060 Ti OC Edition

مثل تمام کارتهای سری 40 انودیا، سایز مدار چاپی بسیار کوچکتر از کولر کارت است. بخش VRM این کارت متشکل از 1+6 فاز است. بدین ترتیب که 6 فاز برای تامین نیرو و رگلاتوری GPU و یک فاز مختص حافظه است.

ایسوس برای این کارت گرافیک از خازن‌های 20K با دوام بالا استفاده کرده است. این خازن‌ها دوام کاری 20 هزار ساعته در دمای 105 درجه سانتی گراد را دارا هستند.

مهندسین طراح مدار تغذیه ایسوس، از دو یک کنترلر UPI uP9512R برای فاز‌های VRM استفاده کرده است و خروجی آن را به ماسفت‌های Alpha & Omega Semiconductor BLN3-AOZ5311NQI DrMOS متصل کرده است.

هر کدام از این ماسفت‌ها 55 آمپر توان دارند که در مجموع 330 آمپر را در اختیار GPU قرار می‌دهند. ایسوس برای 8 گیگابایت حافظه GDDR6 نیز از یک کنترلر UPI uP1540P بهره گرفته و آن را به چهار فاز ON3106  و  ON3104ساخت شرکت Sinotech متصل کرده است.

کل مدار توسط یک درگاه 8 پین تغذیه می‌شود که در مجموع توان 225 وات را در اختیار کارت برای اورکلاک قرار می‌دهد.

حافظه‌های GDDR6 این کارت ساخت SK-Hynix است که در فرکانس 2250 مگاهرتز فعالیت می‌کنند.  این حافظه‌ها H56G42AS6DX-014 است.
